陶瓷密封系列高壓直流接觸器DHC400主要特征

·400A 觸點切換能力，小巧的體積；

·具有一組橋式常開觸點，觸點回路有“+”、“-”極性；

·線圈帶節能裝置，保持功耗最大為 4.5W；

·采用陶瓷釬焊技術，觸頭部分密封充有氫氣， 觸頭不會氧化，能快速切斷在直流高壓；

·應用范圍：電信通信設備、太陽能系統，工程機械、 電瓶車、電動汽車、充電樁、火車、船舶、 不間斷電源等電控系統

陶瓷密封系列高壓直流接觸器DHC400性能參數

注：（a）：在環境溫度下，導線截面積≥120mm2下測得
       （b）：除特別說明外，電氣壽命通斷比為 1s:9s

陶瓷密封系列高壓直流接觸器DHC400線圈額定參數（20℃）

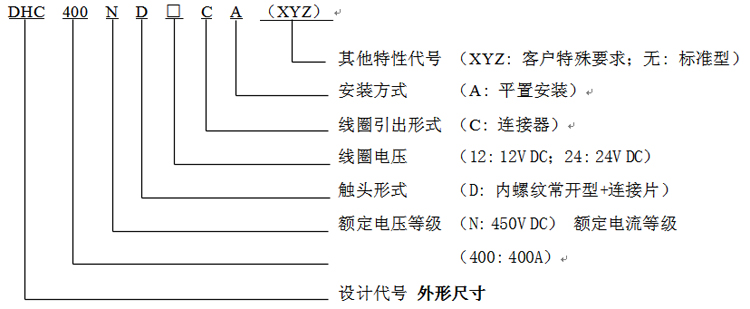

陶瓷密封系列高壓直流接觸器DHC400產品型號釋義

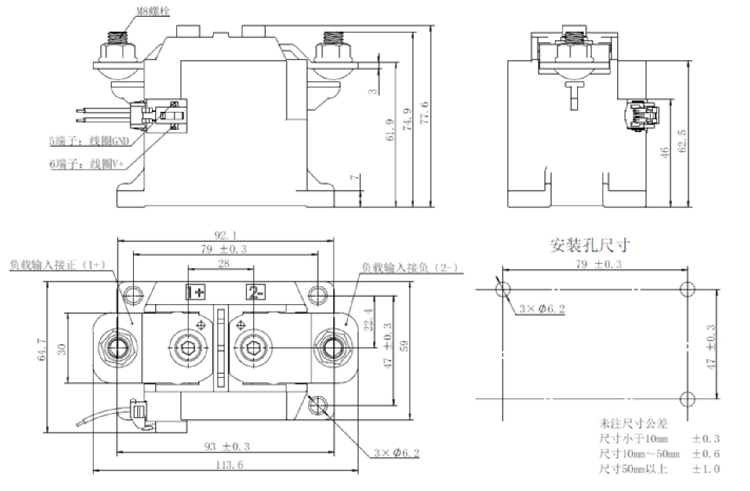

陶瓷密封系列高壓直流接觸器DHC400外形尺寸圖、接線圖

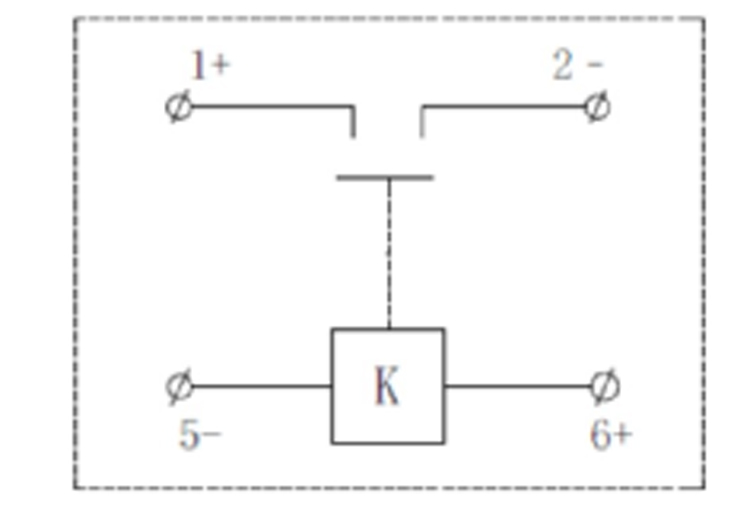

陶瓷密封系列高壓直流接觸器DHC400接線圖

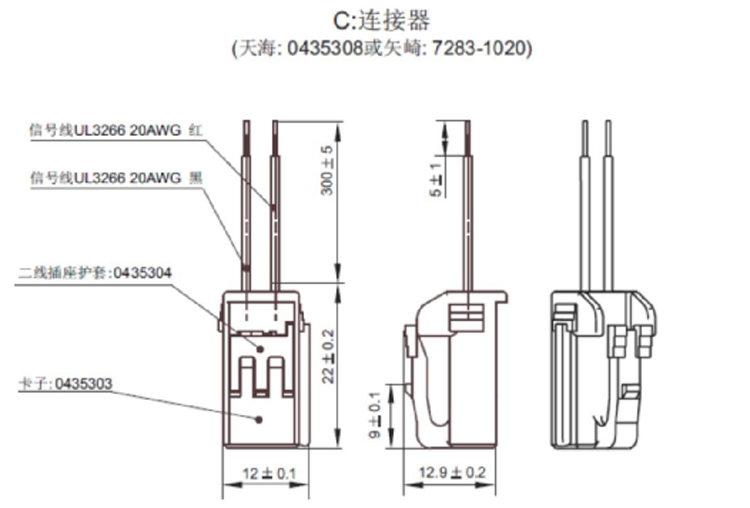

陶瓷密封系列高壓直流接觸器DHC400線圈引出方式

注：
1、產品主觸頭按接線柱旁邊標示“1+”的連接負載“+”端，接線柱旁邊的標示“2-”的連接負載 “-”端

參考曲線圖

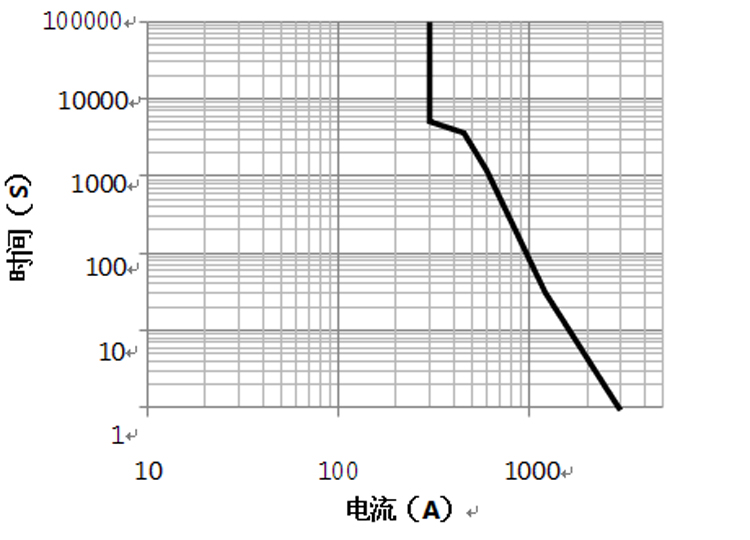

陶瓷密封系列高壓直流接觸器DHC400耐受能力曲線

注：以上數據在環境溫度為 85℃，導線截面積≥120mm2條件下測得。數據僅作參考，請勿直接 用于選擇熔斷器

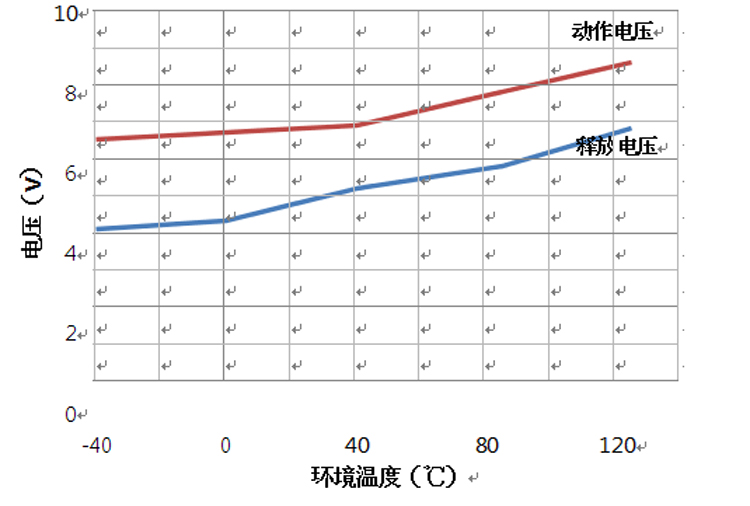

陶瓷密封系列高壓直流接觸器DHC400動作/釋放電壓曲線

注：以上數據為隨機抽取線圈電壓為 12VDC 產品測得，數據僅供參考(試驗品數量:n=3)

注意事項

1、本接觸器為直流高壓開閉裝置，在最終故障狀態下，有可能出現不通斷的情況，一旦發生不能 切斷，可能導致異常發熱現象及煙霧，火災等事故。因此，請避免規格以上的操作使用（包括但 不限于線圈額定，負載額定以及電氣壽命等）；應采用在緊急情況下可及時切斷電流負載的電路； 為確保安全，應定期更換部件。

2、本接觸器負載連接端及線圈連接端有極性區別，請務必按照產品表面的標識正確安裝使用， 將端子連接到相反方向時，本規格書中承諾的電氣特性將不能獲得保障。

3、觸點額定值均為阻性負載時的數值。使用L/R≥1ms的感性負載（L負載）的情況下，請與感 性負載并行采取浪涌吸收措施。未采取措施的情況下，可能會造成電氣壽命下降、發生切斷不良。

4、本產品內置線圈抑制反向電動勢電路，不需要浪涌抑制裝置。進行動作電壓測試時，不能使 電壓緩慢上升，請通過快速上升沿（階躍式供電方式）對產品線圈驅動，否則接觸器會不動作。 本產品在接通后約0.2s后會進行線圈電流的自動切換，＜0.2s的重復通斷操作會引發接觸器故障。

5、嚴禁將接觸器長時間置于超過產品使用溫度范圍（-40℃~+85℃）的環境中。

6、請避免在強磁界（變壓器、磁鐵的周圍）和發熱物體的附近安裝。

7、為防止出現松動，接觸器安裝時請正確使用墊圈。接觸器安裝處請使用M6螺釘，螺釘鎖緊扭 矩請控制在3N.m~4N.m；負載端的M8安裝螺母鎖緊扭矩請控制在9N.m~11N.m。在扭矩超過范圍 的情況下，產品可能遭到破損。

8、請避免在引出端上粘附油脂等異物，請使用60mm2以上規格的連接導線，否則有可能會造成 引出端部分的異常發熱。

9、對連接器端進行連接時，請使用指定配合的連接器。

10、在接觸器墜落的情況下，原則上請不要再使用。
