高壓直流接觸器ADH50A 國內生產廠家直銷

高壓直流接觸器ADH50A 直流接觸器國內廠家生產的高壓接觸器。ADH系列高壓直流接觸器產品可廣泛應用于電動汽車、混合電力汽車、燃料電池汽車、建設機械、光伏發電、風力發電、電池充放電系統、直流電壓電源控制等直流高電壓領域。

在線咨詢

產品詳情

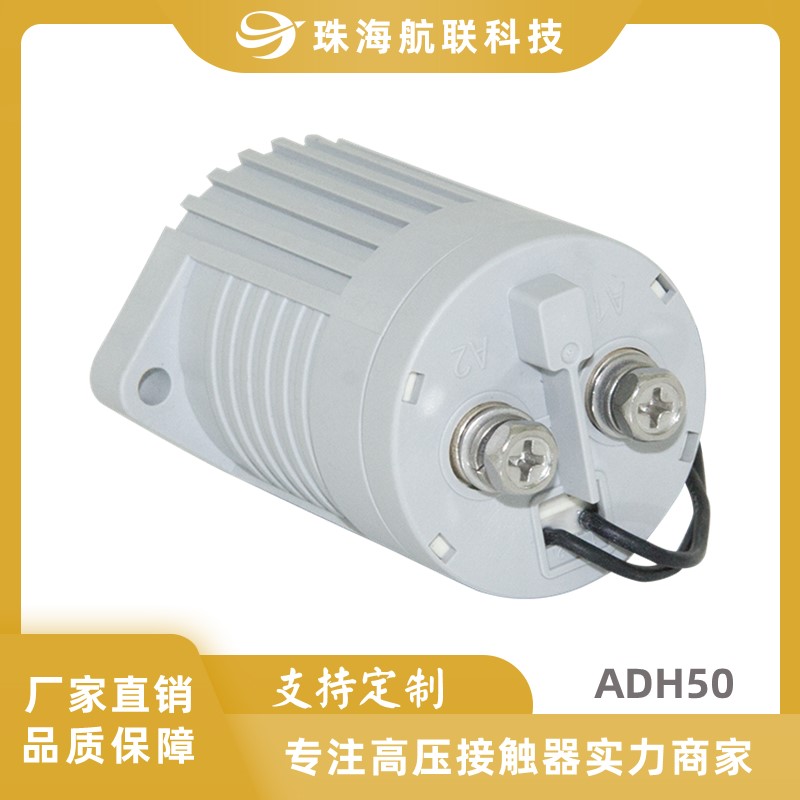

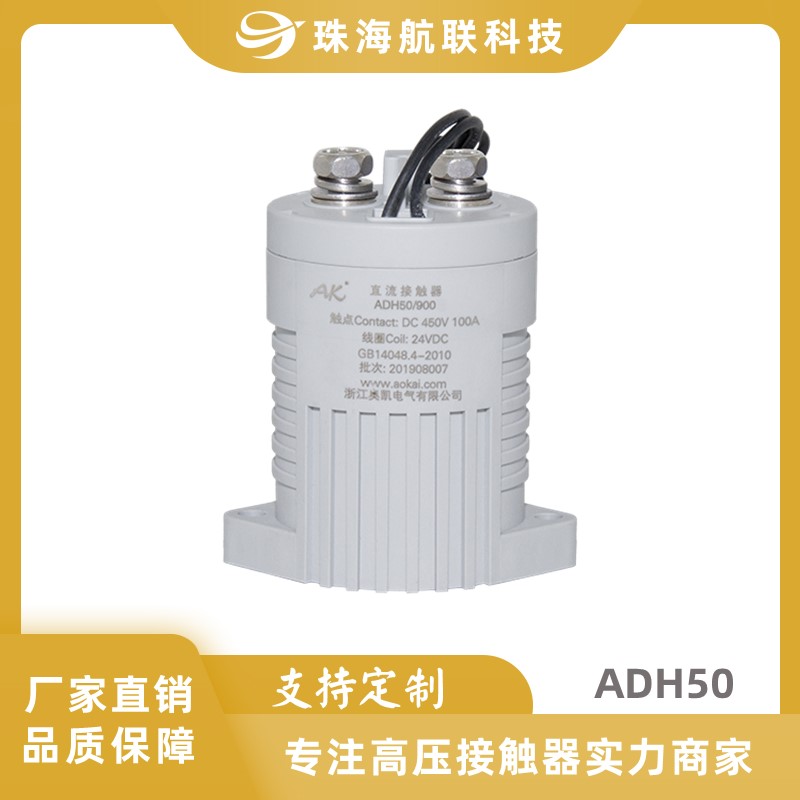

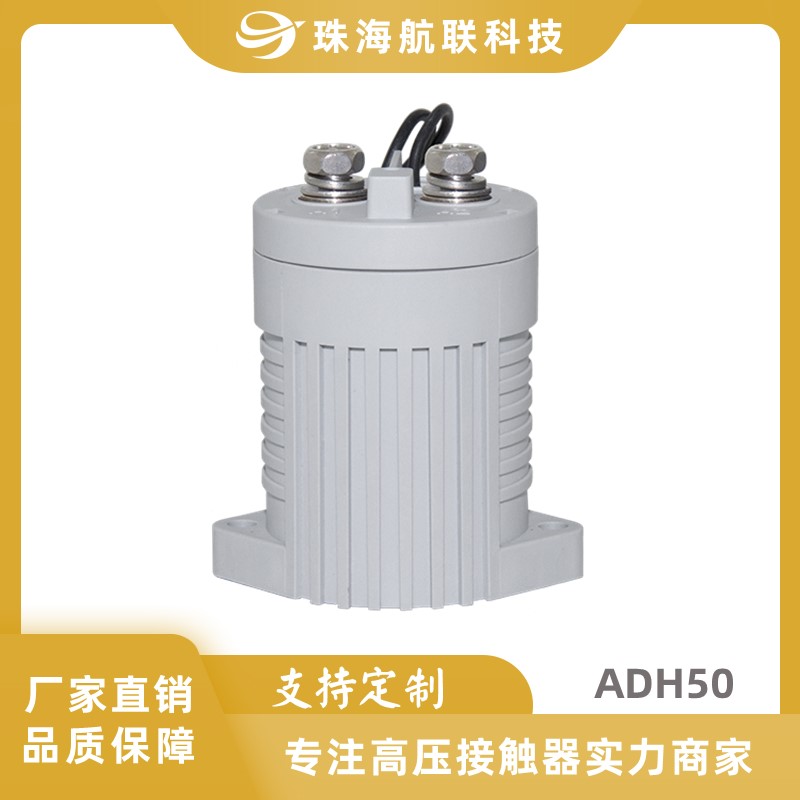

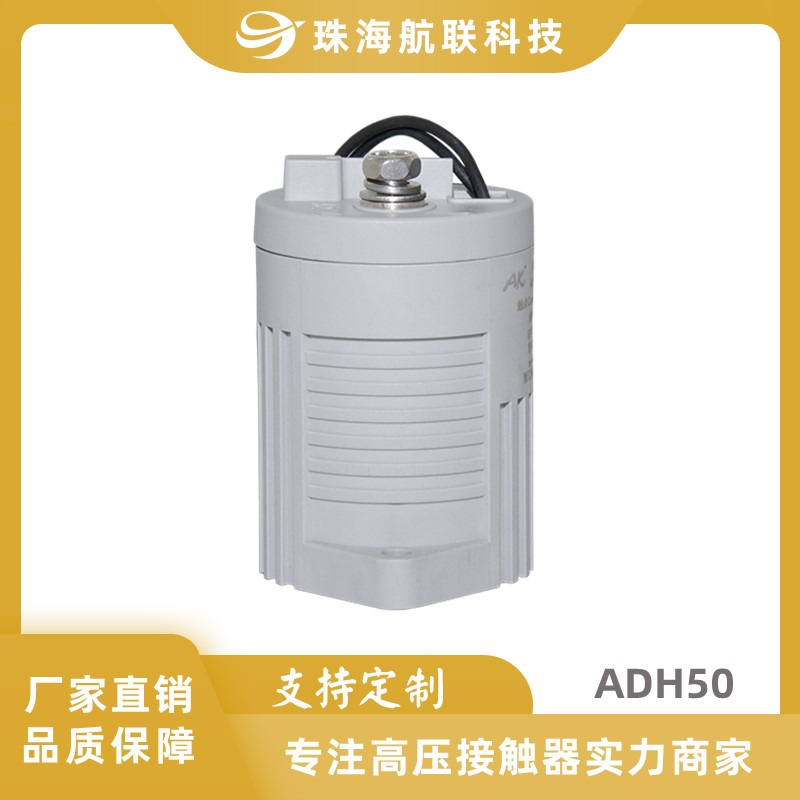

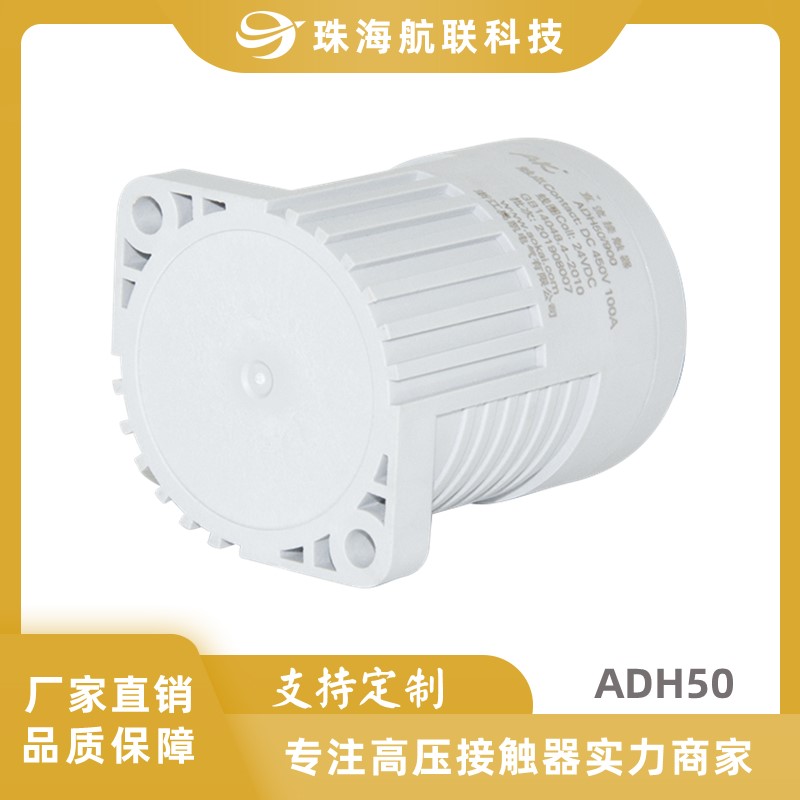

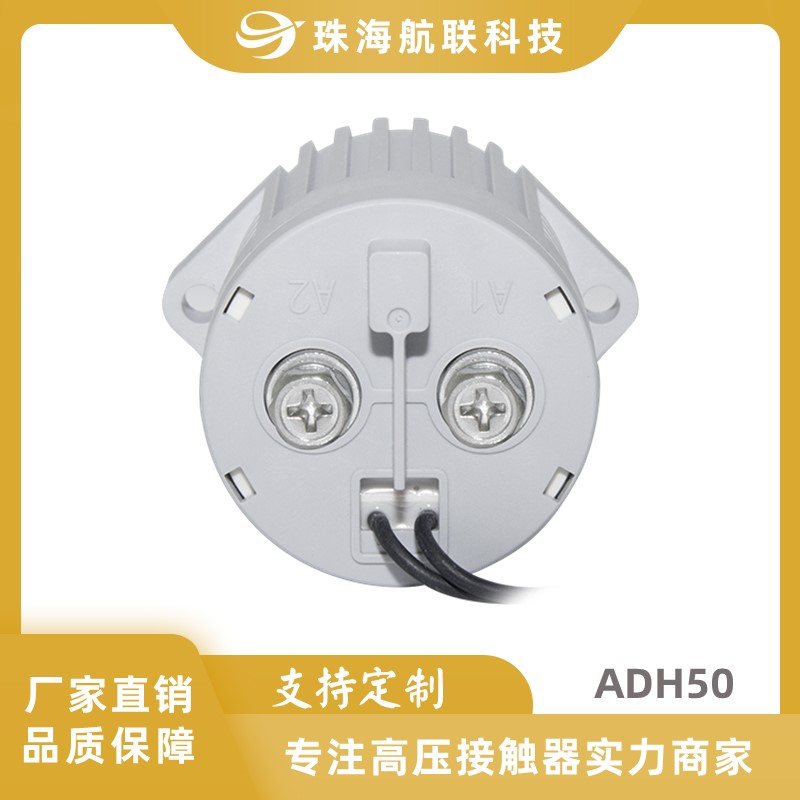

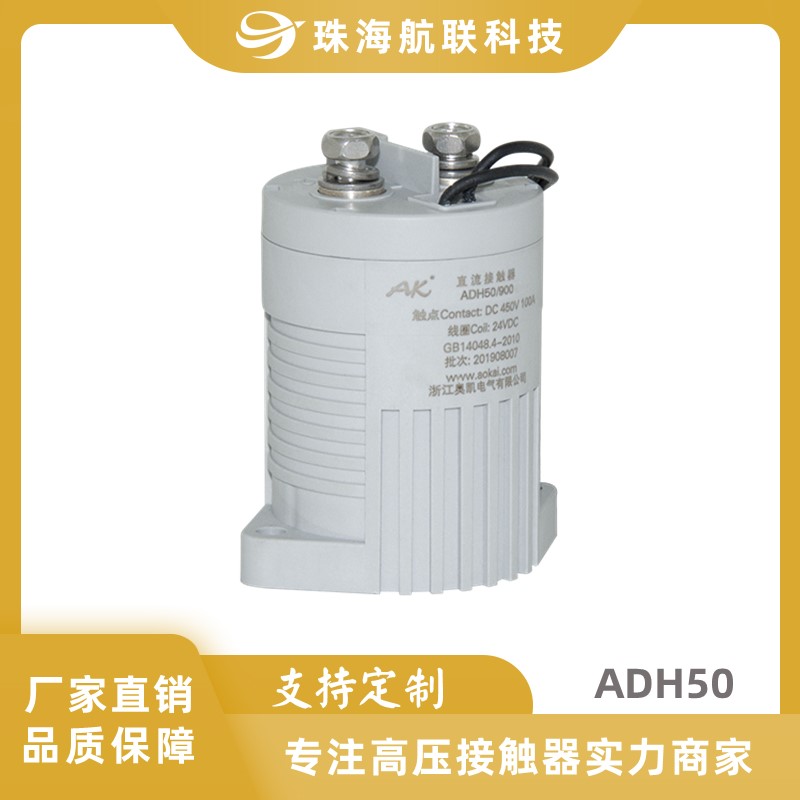

高壓直流接觸器ADH50A 直流接觸器國內廠家生產的高壓接觸器

ADH50

(觸點電路額定負載電流 50A)

應用于電動汽車，混合動力電動汽車，建筑機械，光伏發電，直流電壓電源控制系統。

無極性—觸點和線圈的連接均無極性要求；
環氧密封—環氧樹脂封裝密封結構，可在易爆有害環境下工作，線圈和觸點不會氧化和污染；
高效線圈—可選內置式節能線圈，保持功率僅2~2.3W，反向電動勢為0V;
ROHS認證—完全符合ROHS要求，更加有利于人體健康及環境保護；
產品體積小，重量輕；
沒有線圈電磁反力。
ADH 系列高壓直流接觸器產品可廣泛應用于電動汽車、混合電力汽車、燃料電池汽車、建設機械、光伏發電、風力發電、電池充放電系統、直流電壓電源控制等直流高電壓領域

高壓直流接觸器ADH50A線圈參數

參數名稱	標準型電壓		節能型電壓
參數名稱	12VDC	24VDC	12/24VDC
工作電壓	9~16	18~32	8~36
最大電壓	16	32	36
動作電壓	≤9	≤18	7~8
釋放電壓	≥1	≥2	5~6
線圈電阻	26	96	4.7
最小啟動電流(A)	0.46	0.25	1.5
瞬態浪涌電流(A)	—	—	2.5(0.1s)
平均保持電流(A)	0.46	0.25	0.18(@12V)
穩態功耗(W)	5.5	6	2~2.3
動作時間	≤25	≤25	≤20
釋放時間	≤10	≤10	≤10
彈跳時間	≤5	≤5	≤5

高壓直流接觸器ADH50A主觸點參數

觸點形式	1K	引出方式	M5內螺紋
標準接觸電阻	0.5mΩ(50A)	額定負載電壓	12-900VDC
最大切換電流	500A 320VDC(≥1 次以上)	最大切換功率	160kW
額定負載電流	50A	額定電耐久性	10,000次
最小負載	1A12VDC	標準連續帶電電流（10mm2導線）	50A
短時過載電流（10mm2@40℃）		75A 15min,100A 3min,150A 3s
